バーチャル社会(しゃかい)科(か)見学(けんがく)へようこそ！

ここは多摩川(たまがわ)第(だい)一(いち)発電(はつでん)所(しょ)、小河内(おごうち)ダムに貯(た)めた水(みず)を使(つか)って電気(でんき)を作(つく)り出(だ)す水力(すいりょく)発電(はつでん)所(しょ)です。

質問(しつもん)！ 水(みず)からどうやって電気(でんき)を作(つく)っているんですか？

水(みず)は高(たか)いところから低(ひく)いところへ流(なが)れます。 その時(とき)の水(みず)の力(ちから)を使(つか)って水車(すいしゃ)と発電(はつでん)機(き)で電気(でんき)を作(つく)っているんです。 それでは、多摩川(たまがわ)第(だい)一(いち)発電(はつでん)所(しょ)を一緒(いっしょ)に探検(たんけん)しましょう！

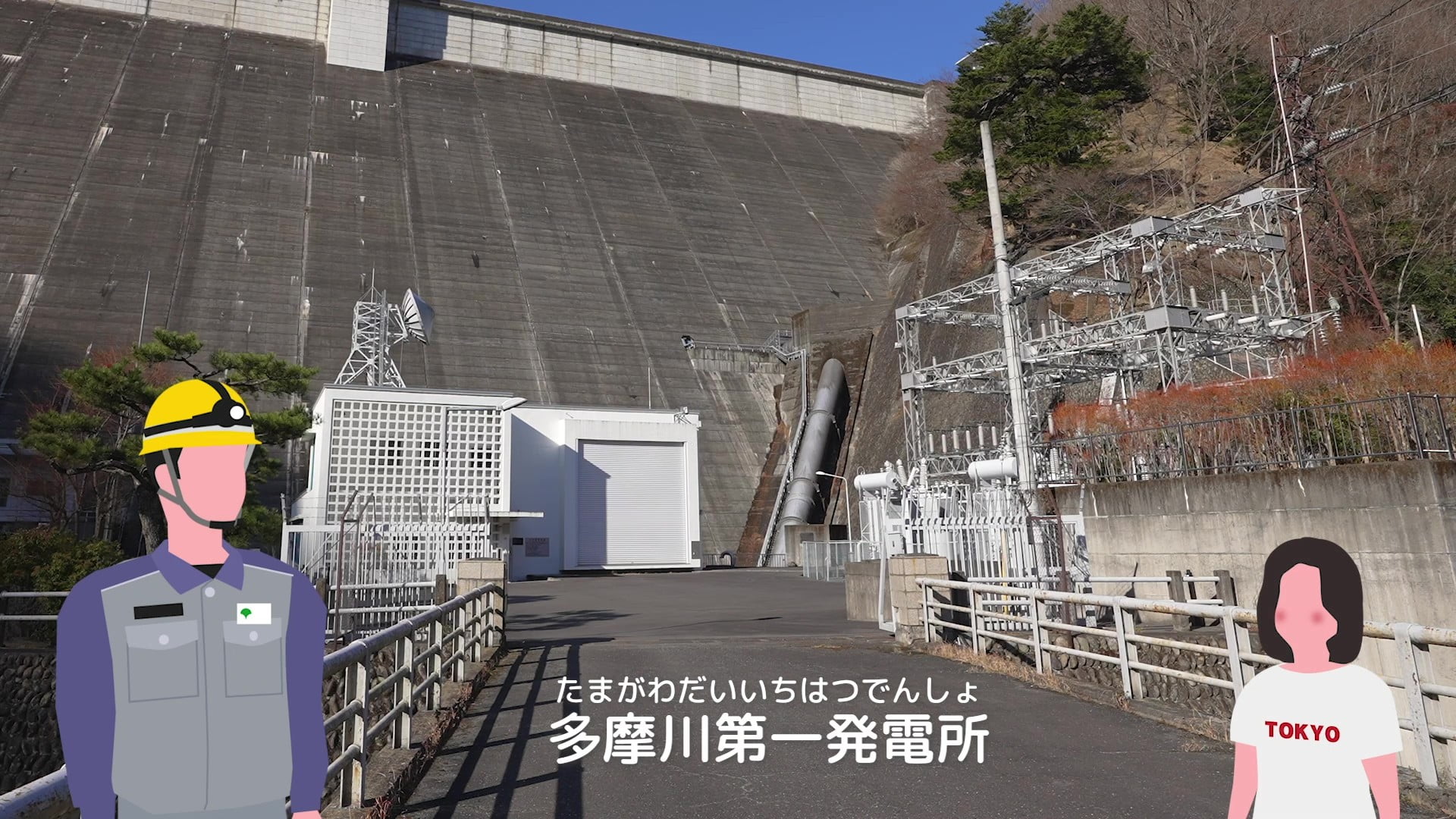

水(みず)の力(ちから)で電気(でんき)をつくる、多摩川(たまがわ)第(だい)一(いち)発電(はつでん)所(しょ)！

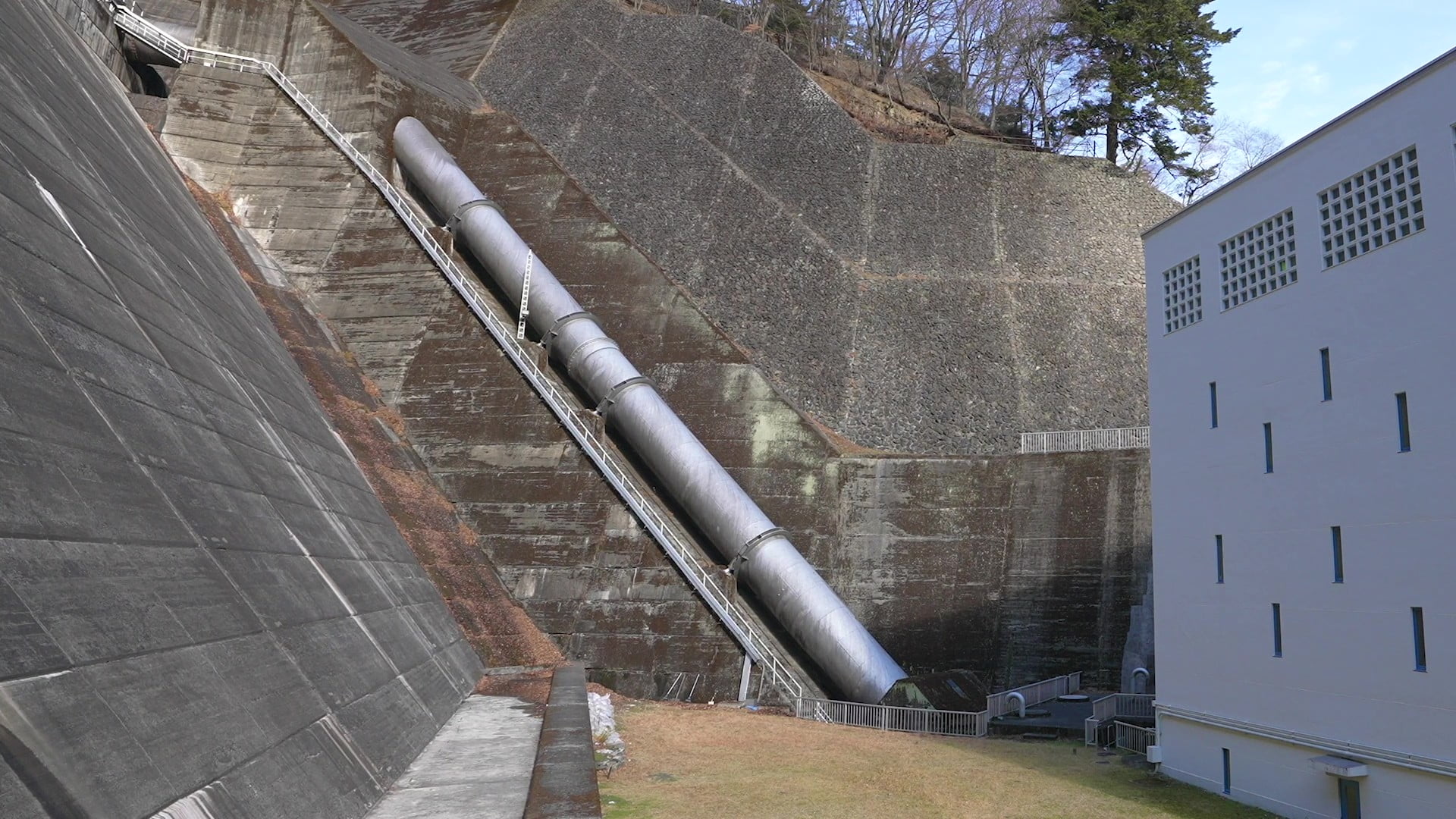

建物(たてもの)に入(はい)る前(まえ)にこの大(おお)きな鉄(てつ)のパイプは何(なに)だと思(おも)いますか？

はい！ 高(たか)いダムから低(ひく)い場所(ばしょ)にある発電(はつでん)所(しょ)へ水(みず)を流(なが)している！

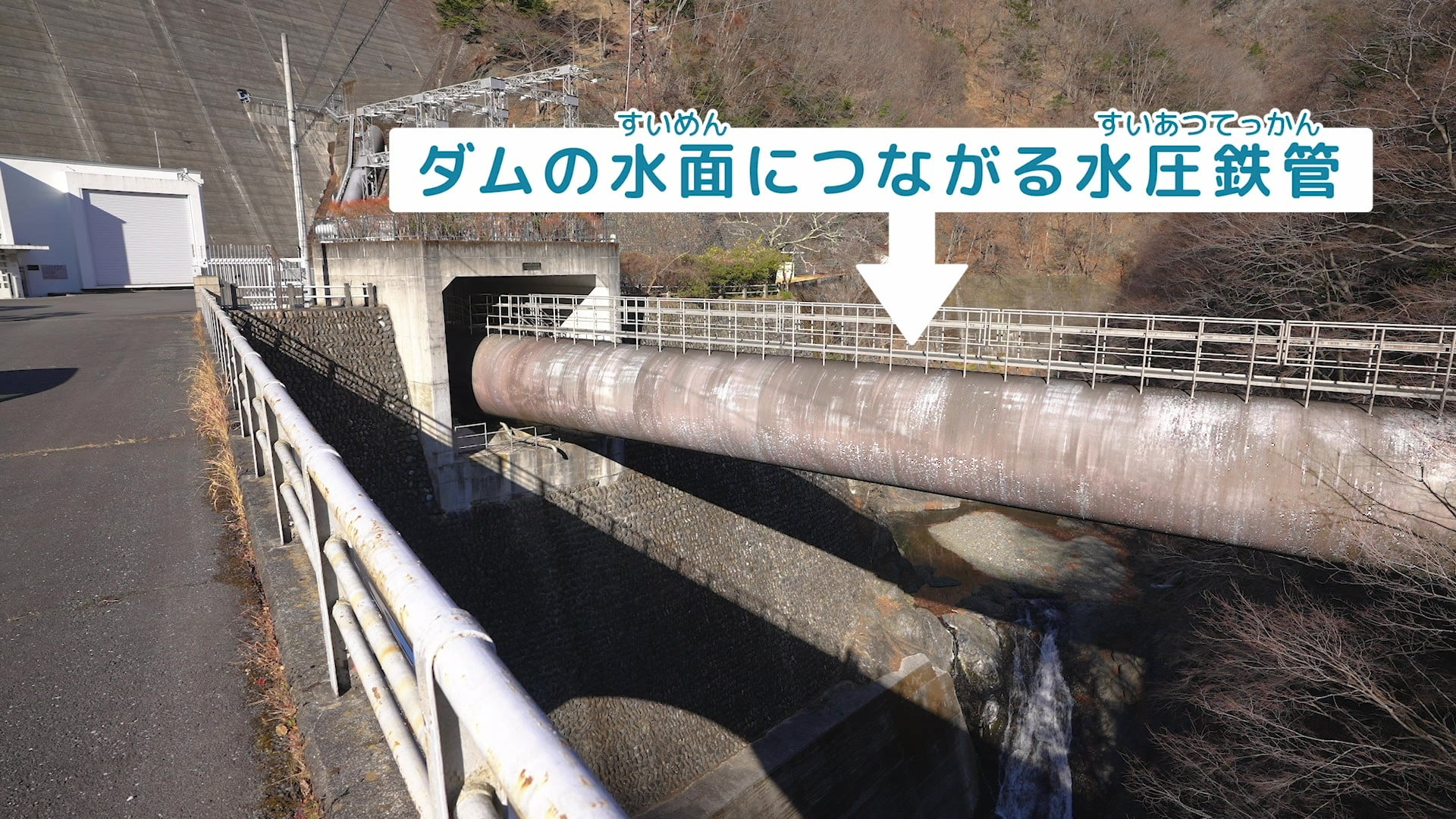

正解(せいかい)！ このパイプは水圧(すいあつ)鉄管(てっかん)と言(い)って、ダムの水(みず)を発電(はつでん)所(しょ)へ送(おく)り込(こ)んでいるんです。

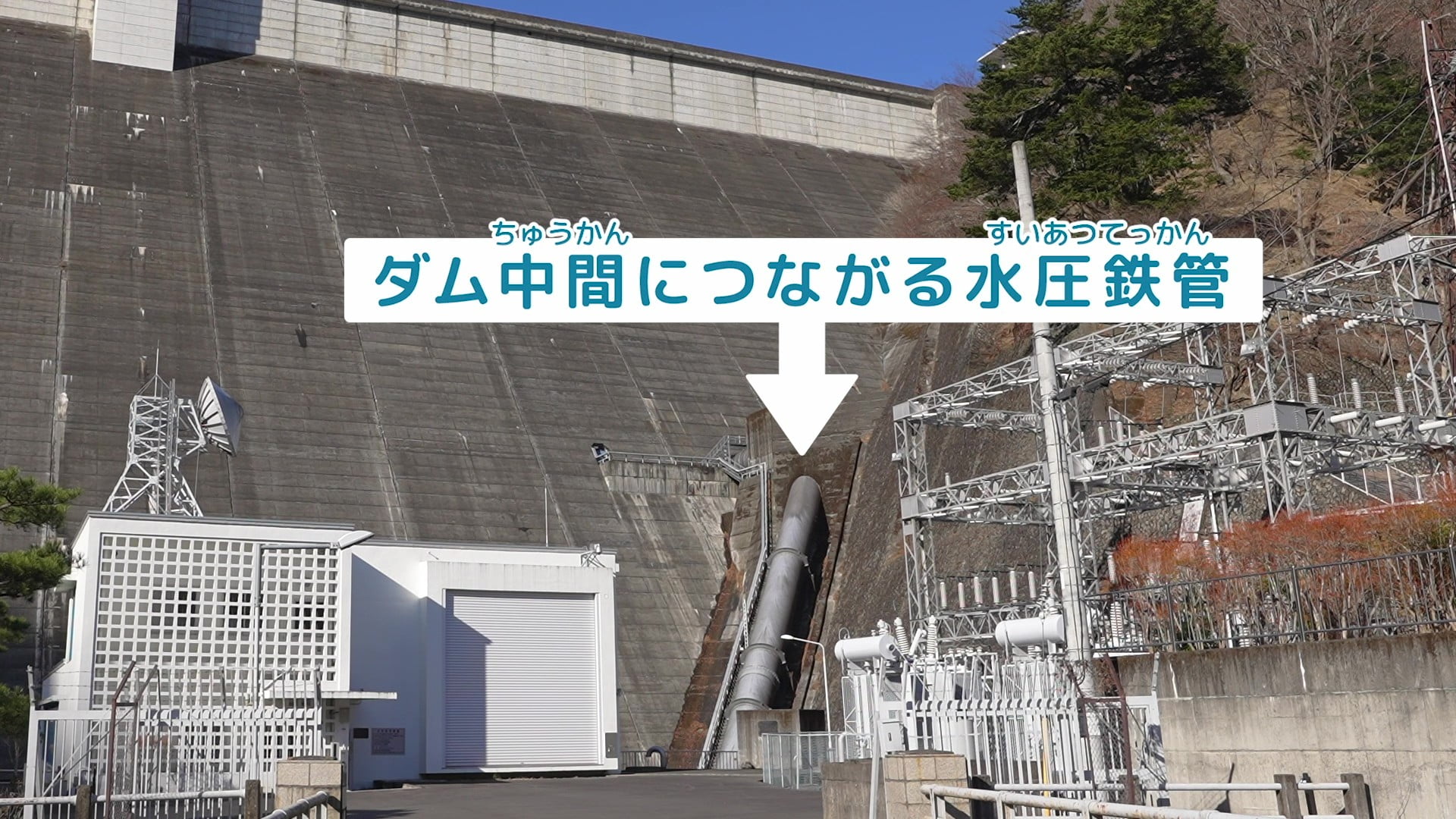

水圧(すいあつ)鉄管(てっかん)は2本(ほん)あって、こちらはダムの中間(ちゅうかん)の高(たか)さにある取水(しゅすい)口(こう)とつながっていて、

もう1本(ほん)はダムの水面(すいめん)あたりにある取水(しゅすい)口(こう)と繋(つな)がっているんです。

どうして2箇所(かしょ)から繋(つな)いでいるの？

いい質問(しつもん)です。 水面(すいめん)あたりの水(みず)は日当(ひあ)たりがよく温(あたた)かいですが、中間(ちゅうかん)の高(たか)さにある水(みず)は日(ひ)が当(あ)たらない分水(ぶんすい)温(おん)が低(ひく)いんです。 発電(はつでん)所(しょ)では、夏場(なつば)には温(あたた)かい水(みず)を冬場(ふゆば)には冷(つめ)たい水(みず)を使(つか)っているんです。

どうして使(つか)い分(わ)けているの？

発電(はつでん)所(しょ)で使(つか)われた水(みず)は川(かわ)へ流(なが)されますが、適温(てきおん)の水(みず)を流(なが)すことが川(かわ)に住(す)む生(い)き物(もの)の保護(ほご)につながるんです。 それに川(かわ)で仕事(しごと)をしたり、川遊(かわあそ)びに訪(おとず)れる人(ひと)への気配(きくば)りでもあるんですよ。

自然(しぜん)にも人(ひと)にも優(やさ)しいんだね。

じゃあ、発電(はつでん)所(しょ)の中(なか)へどうぞ。

大(おお)きな鉄(てつ)の棒(ぼう)が回(まわ)ってる！

ここで質問(しつもん)です！

音(おと)もすごいし、下(した)に何(なに)か大(おお)きなものが回(まわ)ってそう。③のぐるぐる回(まわ)る水車(すいしゃ)の軸(じく)！

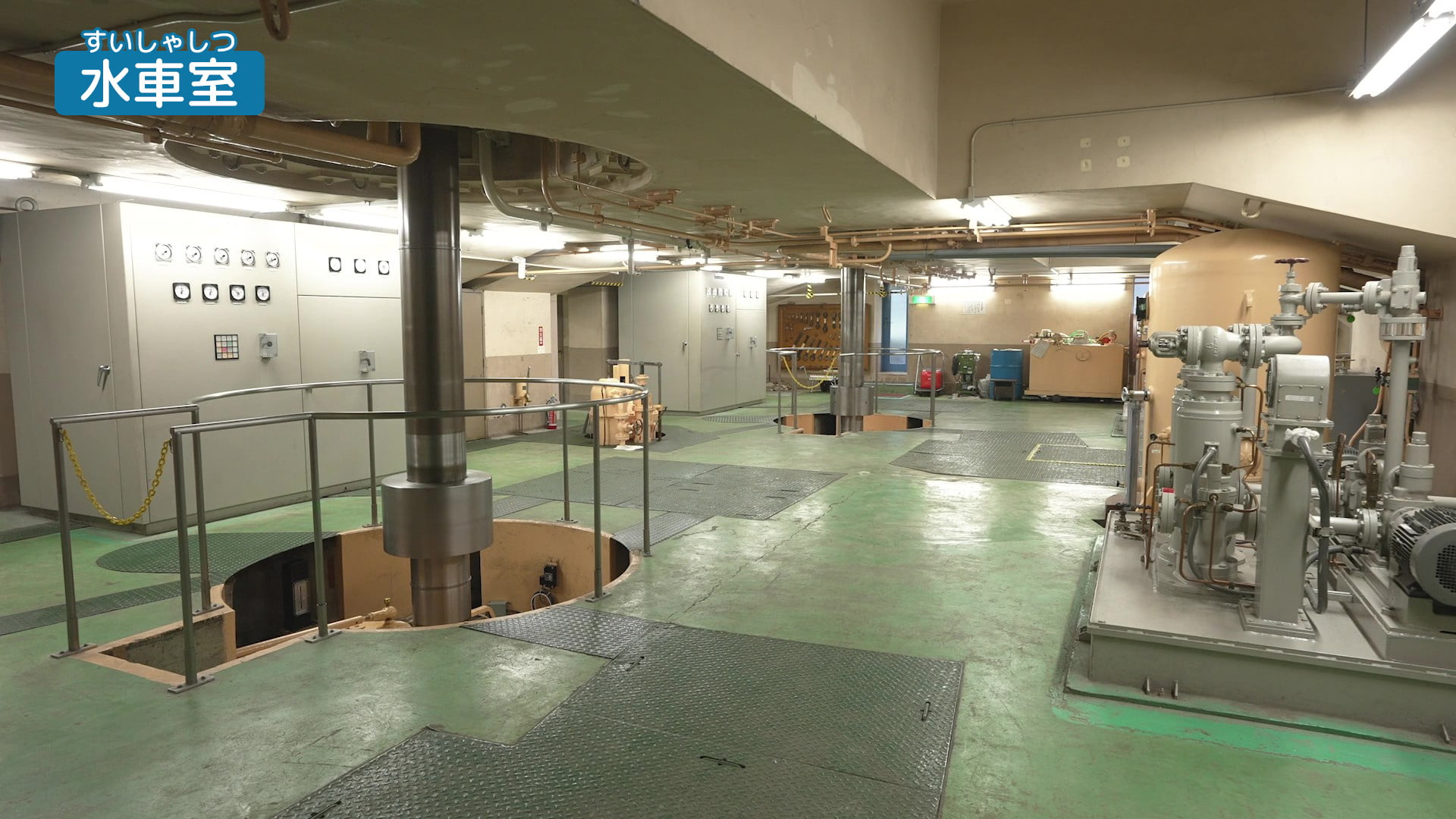

大(だい)正解(せいかい)！ ここは水車(すいしゃ)室(しつ)。この真下(ました)に発電(はつでん)するための水車(すいしゃ)が回(まわ)っているんです。

やっぱり！

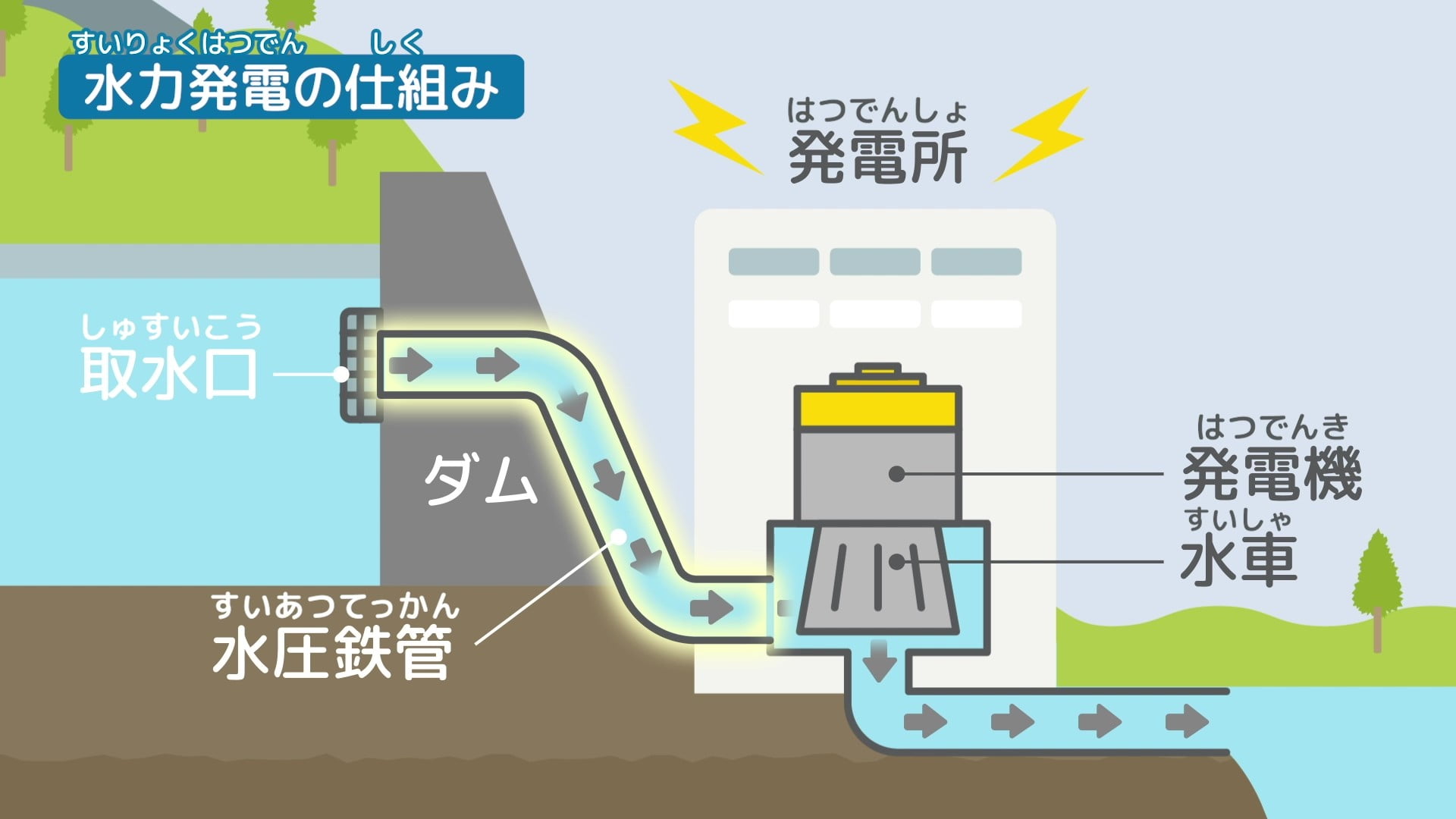

ここで水力(すいりょく)発電(はつでん)の仕組(しく)みをご紹介(しょうかい)します。 ダムの取水(しゅすい)口(こう)から取(と)り込(こ)まれた水(みず)は、水圧(すいあつ)鉄管(てっかん)を通(とお)り水車(すいしゃ)へ送(おく)り込(こ)まれます。 水(みず)の力(ちから)を受(う)けた水車(すいしゃ)は1分間(ぷんかん)に500回転(かいてん)し、水車(すいしゃ)に直結(ちょっけつ)した軸(じく)とつながった発電(はつでん)機(き)を回転(かいてん)させ発電(はつでん)します。

そういう仕組(しく)みだったんだ！

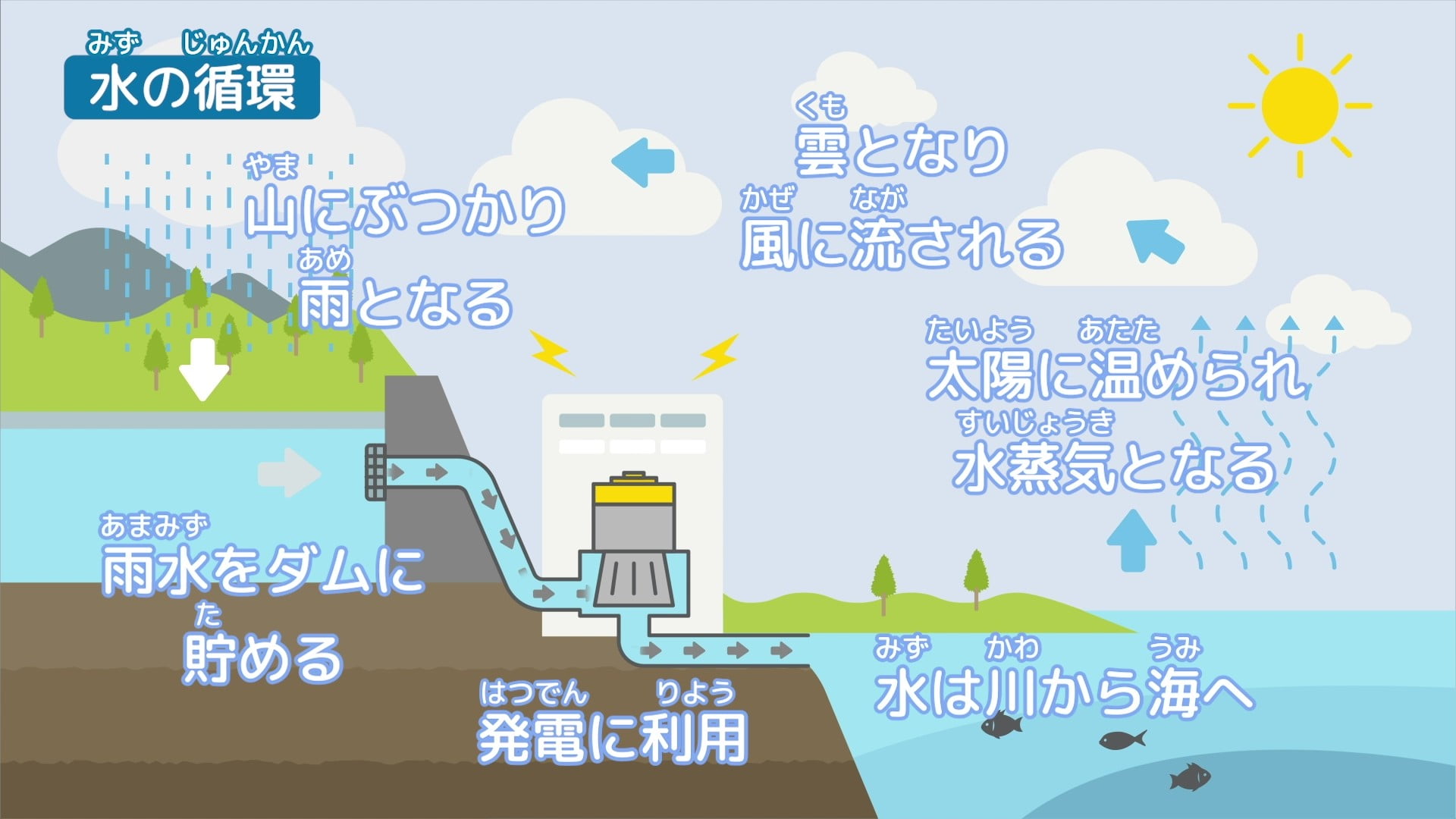

山(やま)に降(ふ)る雨(あめ)をダムに貯(た)め、その水(みず)は発電(はつでん)に使(つか)われます。 水(みず)は川(かわ)から海(うみ)に渡(わた)り、太陽(たいよう)に温(あたた)められて水蒸気(すいじょうき)となり、雲(くも)となって風(かぜ)に流(なが)され、山(やま)にぶつかり再(ふたた)び雨(あめ)となって降(ふ)ります。

とってもエコ！

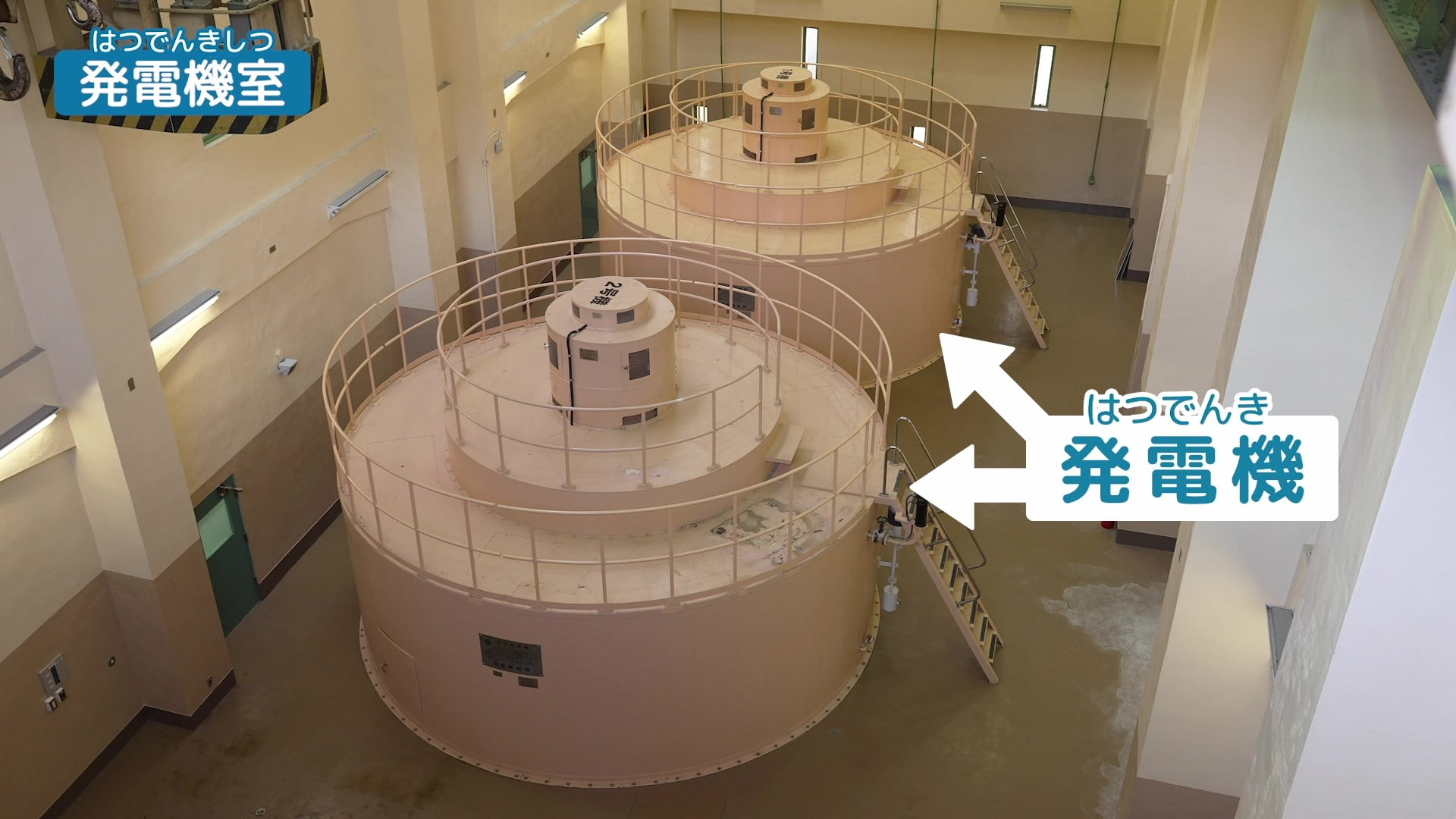

こちらは発電(はつでん)機(き)室(しつ)。 さっき見(み)た水車(すいしゃ)の軸(じく)の真上(まうえ)です。 この大(おお)きなケースが発電(はつでん)機(き)。この中(なか)で発電(はつでん)機(き)が回(まわ)って電気(でんき)を作(つく)っています。

どうやって電気(でんき)に変(か)えているの？

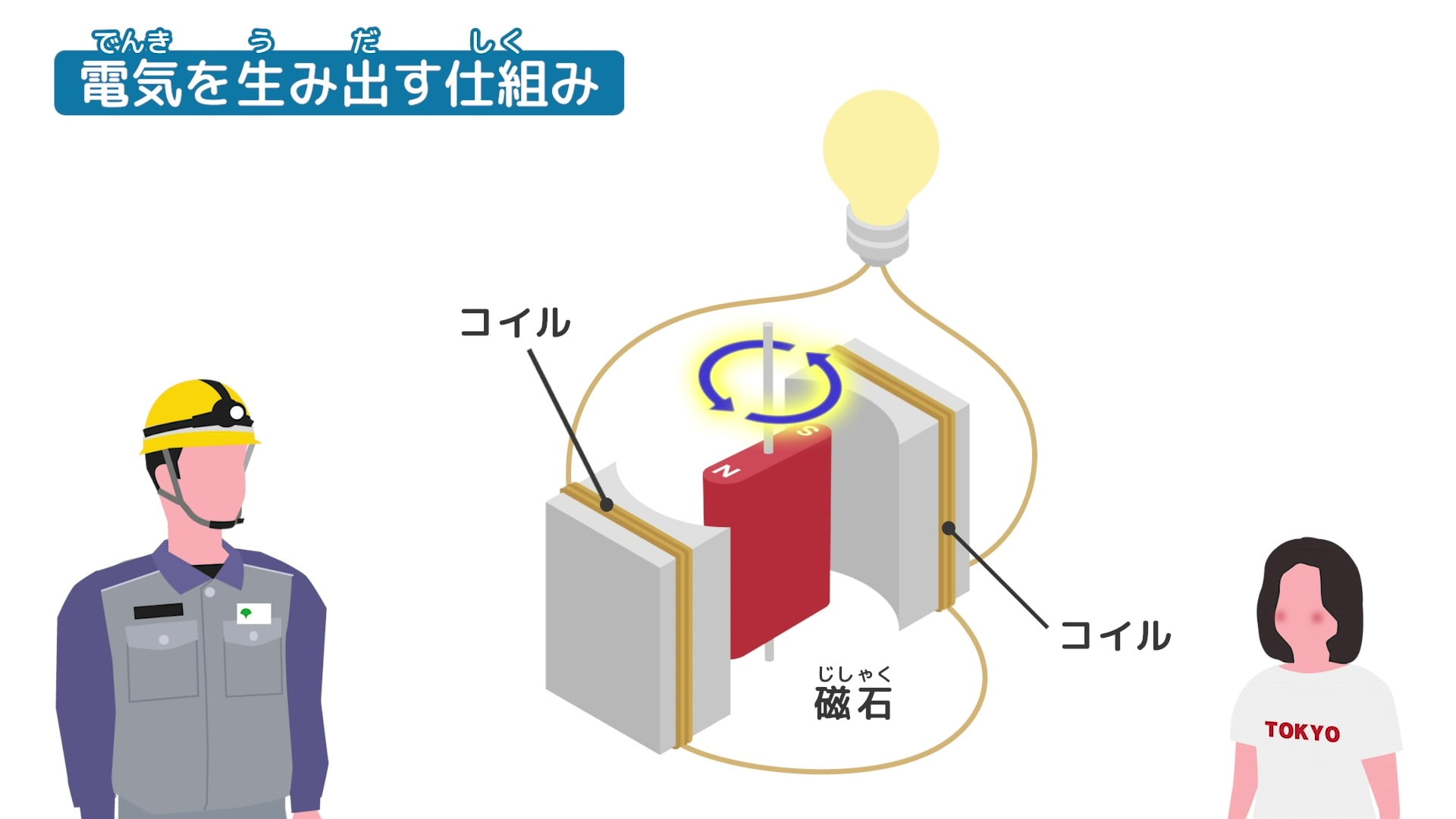

皆(みな)さんも、理科(りか)の実験(じっけん)で勉強(べんきょう)したことはありますか？ コイルの間(あいだ)で磁石(じしゃく)を回転(かいてん)させると、電気(でんき)が発生(はっせい)します。 水力(すいりょく)発電(はつでん)所(しょ)は、水車(すいしゃ)を使(つか)って大(おお)きな磁石(じしゃく)を大(おお)きなコイルの中(なか)で回転(かいてん)させることで、たくさんの電気(でんき)を生(う)み出(だ)しているんです。

この中(なか)に大(おお)きな磁石(じしゃく)が入(はい)っているんだ！

上(うえ)へ登(のぼ)ってみましょう！

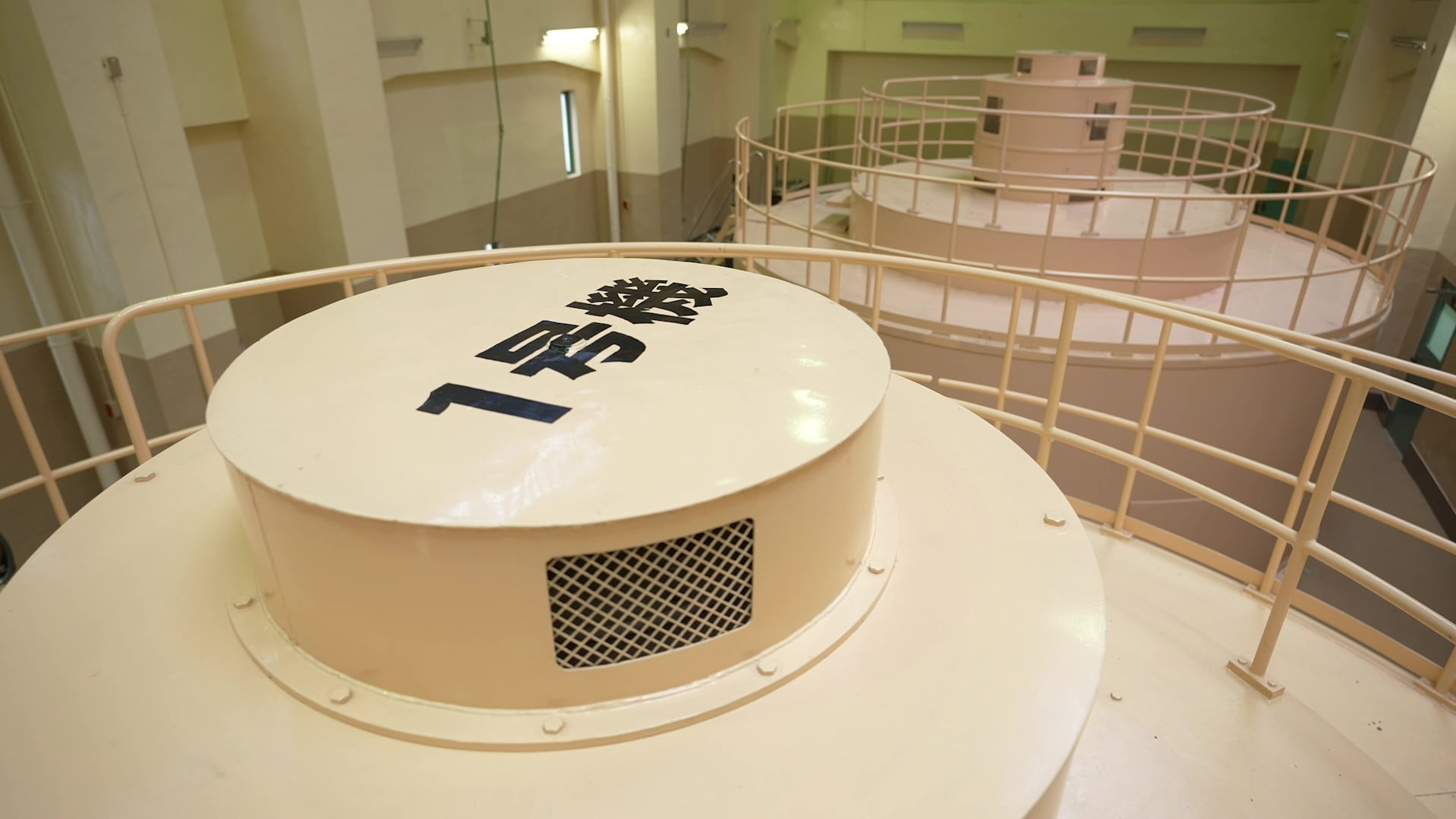

1号機(ごうき)って書(か)いてある。なんだかロボットみたい！

水車(すいしゃ)と発電(はつでん)機(き)は2組(くみ)あり、流(なが)す水(みず)の量(りょう)に応(おう)じて運転(うんてん)する数(かず)を決(き)めています。

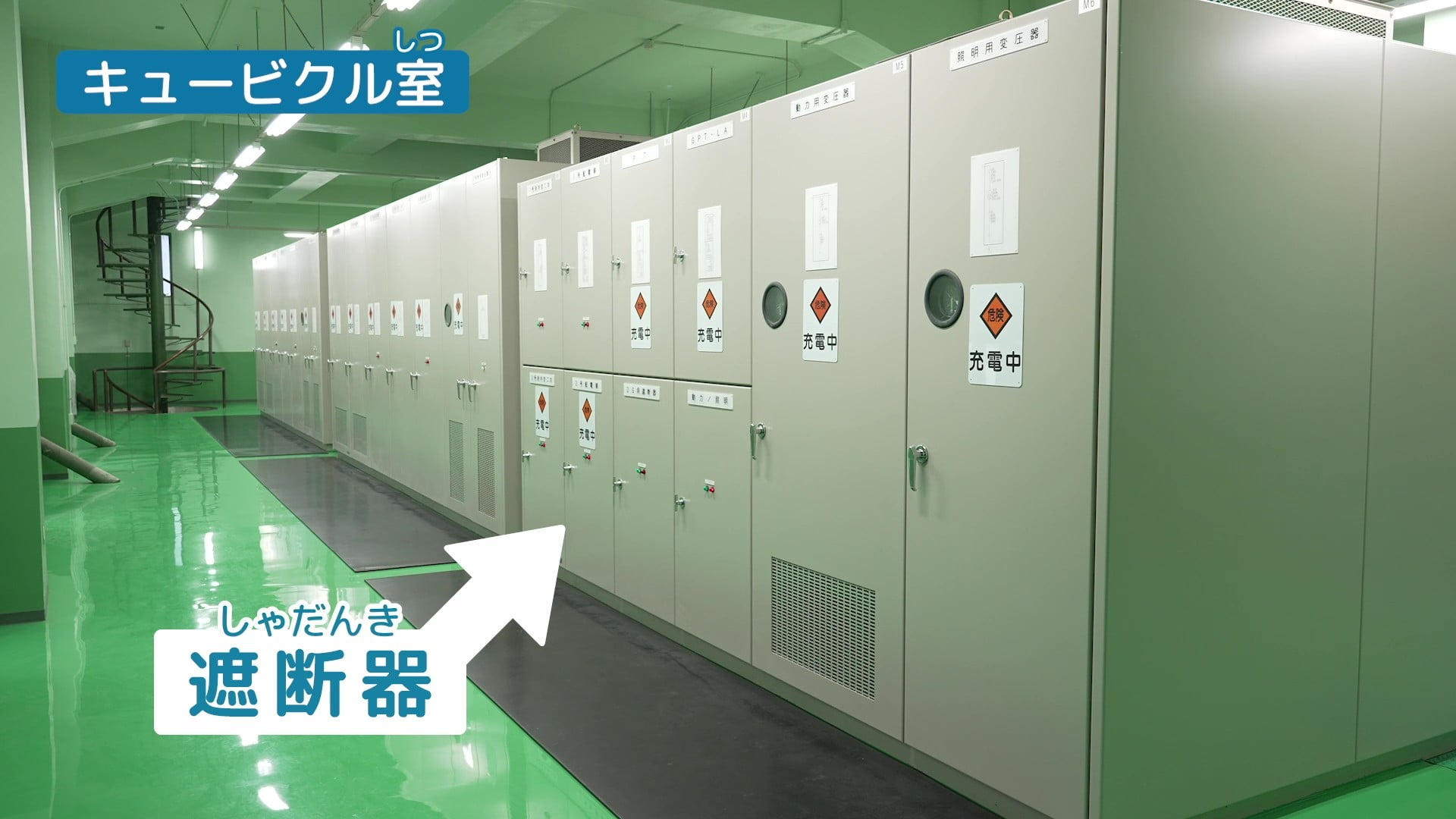

隣(となり)には電気(でんき)を切(き)る装置(そうち)、皆(みな)さんの家(いえ)にあるブレーカーの役割(やくわり)をする機械(きかい)が並(なら)んでいます。

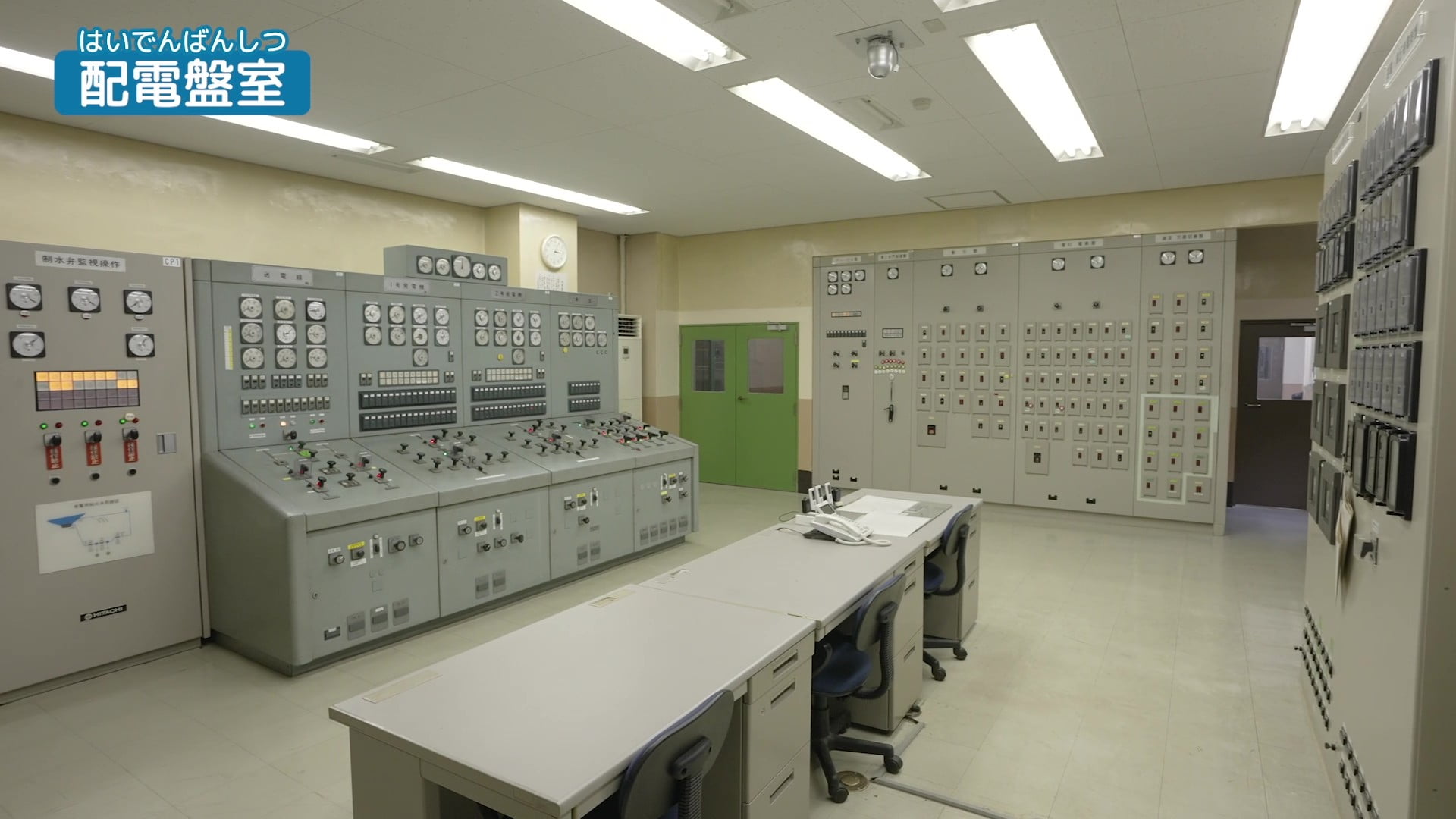

最後(さいご)に配電(はいでん)盤(ばん)室(しつ)。

すごい！ 昔(むかし)の映画(えいが)に出(で)てきそうな機械(きかい)がある。

人(ひと)の体(からだ)で言(い)うと頭脳(ずのう)。 この配電(はいでん)盤(ばん)室(しつ)にある装置(そうち)からの指令(しれい)を元(もと)に24時間(じかん)365日(にち)発電(はつでん)所(しょ)は休(やす)みなく働(はたら)き続(つづ)けているんです。

ここで問題(もんだい)！

歴史(れきし)を感(かん)じるけど、さすがに①の40年(ねん)前(まえ)かな？

残念(ざんねん)。 正解(せいかい)は②のおよそ今(いま)から65年(ねん)前(まえ)、1957年(ねん)から電気(でんき)を作(つく)り続(つづ)けています。

そんなに長(なが)い間(あいだ)？ とっても働(はたら)き者(もの)だね！

外(そと)にある大(おお)きなものはなに？

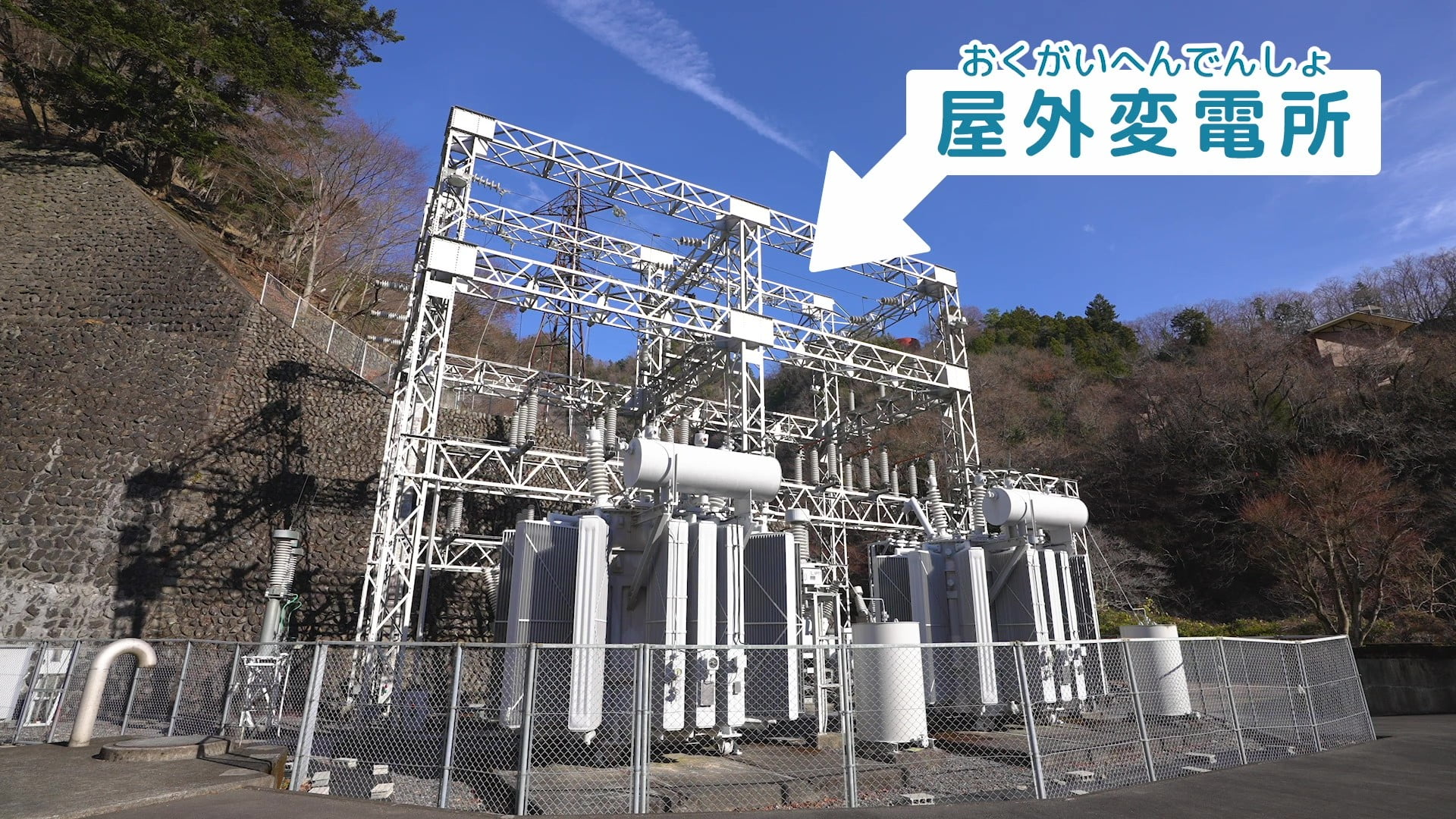

こちらは屋外(おくがい)変電(へんでん)所(しょ)。 ここで電圧(でんあつ)を高(たか)くし、送電(そうでん)線(せん)を通(とお)って電気(でんき)が皆(みな)さんの街(まち)に届(とど)けられているんです。

360°ウォークスルーで自由(じゆう)に歩(ある)き回(まわ)りたい！

皆(みな)さん準備(じゅんび)はいいですか？それでは

多摩川(たまがわ)第(だい)一(いち)発電(はつでん)所(しょ)へ、いざ出発(しゅっぱつ)！
